一、系統簡介
機房漏水檢測系統又稱(漏水報警系統和漏液檢測系統)它主要職責是保護計算機機房、數據中心、電腦室、配電室、檔案室、博物館等重要資料和服務器設備安全，一旦出現漏液和漏水事故而配備漏水檢測系統,會通過聲光報警和短信等方式告知值班人員早期發現漏水或漏水事故及時處理。
漏水檢測報警系統是專門針對數據機房、金融、證券、圖書館、倉庫、實驗室、潔凈工廠等重要場所的漏水監測而設計的，它由感應線纜和控制器兩部分組成，控制器通過實時采集機房被保護區域中預先安裝好的感應線纜的工作狀態，及時準確報告機房情況，并產生聲音告警，同時能夠通過串口通信接口或繼電器輸出控制信號切斷泄漏源，有效地保護被監測區域的生命財產安全。
二、系統原理
漏水檢測系統包括漏水感應器和漏水控制器兩部分，現階段的漏水檢測感應器應用更多的是多芯線纜?？刂破鳈z測多芯線纜組成的回路電阻，通過回路電阻的變化來確定是否漏水，并發送出漏水報警信息和系統故障信息。漏水感應線纜的核心是兩根由導電聚合物加工而成，其單位長度電阻值被精密加工并為定值的連續電線。
在正常情況下，控制器檢測到的兩電線間的電阻值為定值，當兩電線之間有水發生時，因水的導電性能把兩電線的導電聚合物短接，引起整個回路電阻值的變化，漏水控制器檢測到回路阻值的變化，通過阻值對比和去干擾處理，從而知道漏水發生，從而驅動報警電路報警。而遇水、液體電阻值變化的多芯纜線傳感器大都采用有機高分子材料的一種新型的濕度敏感元件，具有感濕范圍寬，響應迅速，抗污染能力強，無需加熱清洗及長期使用性能穩定可靠等諸多特點。

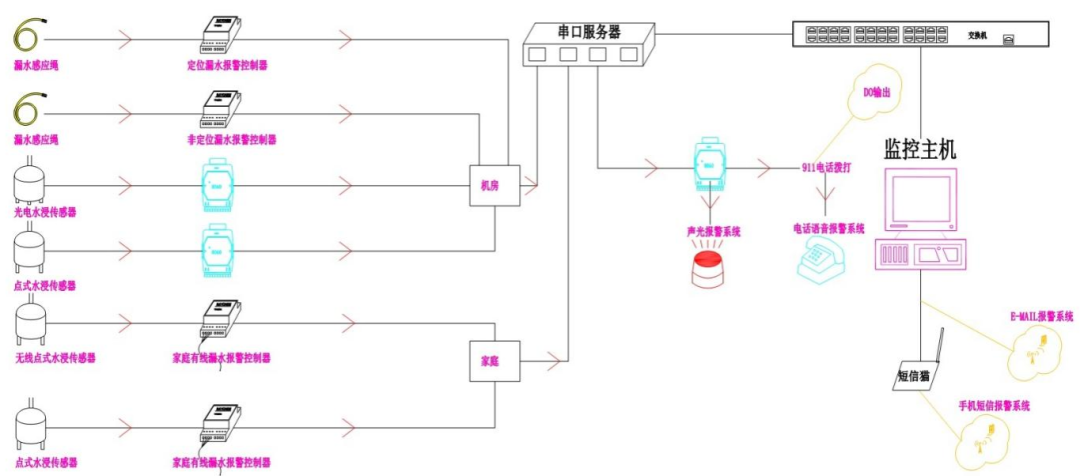

三、系統組成
漏水監測報警系統分為機房漏水環境監控系統以及家庭漏水環境監控系統。漏水監測報警系統主要由漏水感應器和漏水控制器兩部分組成。
1、漏水感應器
漏水感應器的原理就是用于液體導電，使用電極看看是否有沒有水的存在，然后再用感應器把其轉化為干接點的輸送，一般情況下是開著的，但是如果想要關閉的話就應該提前預定好，一般預定的時間是三天左右。一個主體感應器可以帶幾個副的，相當于同時多個漏水感應器。漏水感應器是全部密封的，這樣就保障了產品的準確精度可靠性，靈敏度很高，使用方便便于安裝，漏水感應器可以算得上是一個簡單好用的設施，不但可以單獨安裝，也可以和其他一起使用，通過輸入后的信號，就可以完成遠程控制等設備。
2、漏水控制器
漏水控制器作為漏水檢測系統中的監控主機，不僅負責實時監控漏水感應線的工作狀態，還承擔著漏水報警、信號傳輸、狀態顯示等重要功能。
四、傳感器的分類
1、光電式漏水傳感器
光電水浸傳感器應用于機房漏水檢測，根據光學原理，可以提供準確、可靠水浸測量，采用金屬外殼，安全、可靠、便于安裝，不易被沖擊移位。電極型點式漏水傳感器根據探測電極浸水后阻抗發生變化，通過專用的集成電路對輸入信號進行信號放大、整形、比較，輸出干接點或高低電平變化信號，指示傳感器所在位置是否有水。結構采用一體化全密封外殼設計，保證了產品的高可靠性。適用于：通信基站、賓館、飯店、機房、圖書館、倉庫以及其他需要檢測漏水的場所。

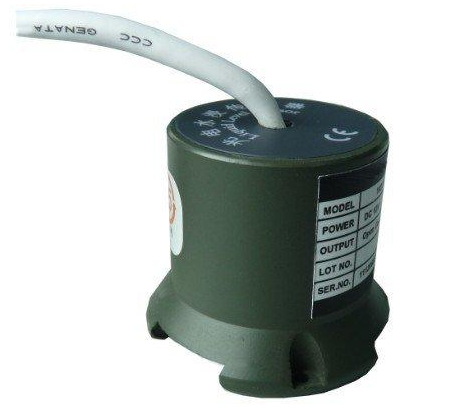

2、點式漏水傳感器
接觸式水浸探測器，利用液體導電原理進行檢測。正常時兩極探頭被空氣絕緣；在浸水狀態下探頭導通，傳感器輸出干接點信號。當探頭浸水高度約1毫米時，即產生告警信號。

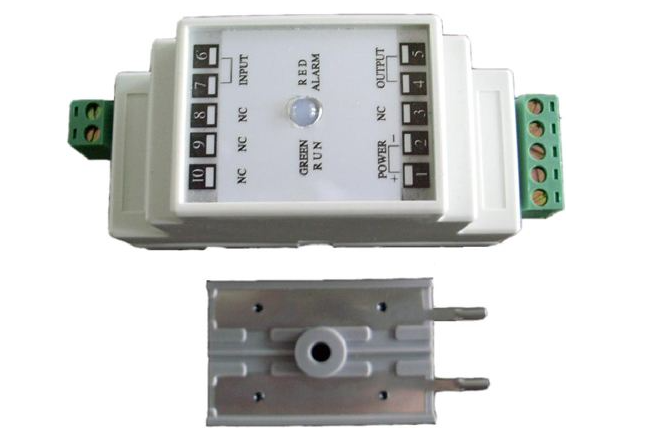

3、非定位式漏水檢測器
非定位式漏水檢測器是一款成本低廉的漏水檢測設備，它既可以和檢測線纜安裝使用，也可以和其它檢測探頭配套使用，通過其輸出的繼電器觸點信號，可與各種監控系統相整合，實現遠程報警及遠程設備的控制。電路系統采用高靈敏的元器件，既能保證檢測時的高靈敏性，還能避免各種外界因素所造成的誤告警。

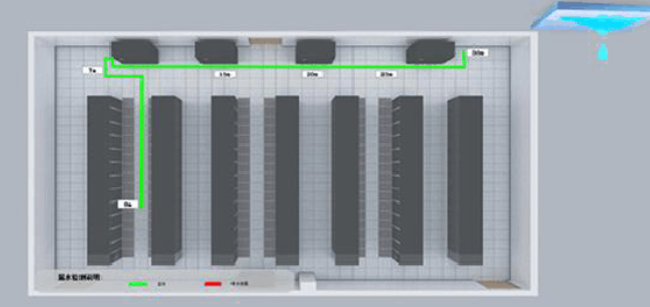

4、定位式漏水檢測器
定位式漏水檢測系統是專門針對數據機房、金融、證券、圖書館、倉庫、實驗室、潔凈工廠等重要場所的泄漏監測而設計的專用報警系統，本水檢測系統實時采集被保護區域中預先安裝好的檢測線纜的工作狀態，及時準確報告機房中泄漏具體位置，并產生聲音告警通知用戶，同時還通過繼電器輸出控制信號切斷泄漏源，保證了被監測區域防泄漏安全。
五、漏水系統的選取

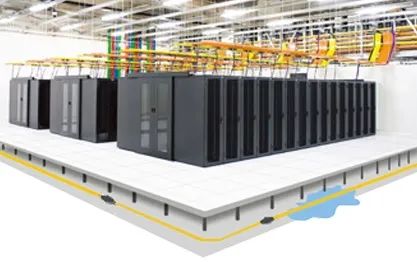

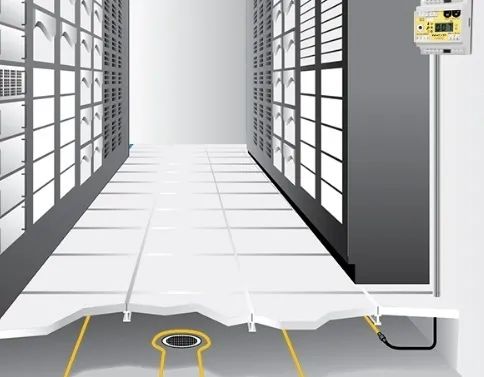

機房?jī)?nèi)一般安裝大型精密空調，空調加濕器、供水管、發電機等都可能導致液體泄漏。加之機房?jī)?nèi)一般都鋪設有防靜電活動地板，地板下的泄漏難以察覺。然而地板下一般布置有各種線纜、插座等，一旦液體大面積泄漏則可能導致不可預料的后果。
1、小型機房
對于水源單一、面積較小的機房，可選用祥為點式及不定位泄漏報警系統。該系統能精確檢測到是否有漏水發生。此種方案適合于地板打開后能迅速發現漏水位置的場合。
2、中型機房
中等面積的機房或者具有多臺空調、多點水源的機房，推薦使用XW-PC-3A定位報警系統。該系統不僅能迅速檢測到泄漏的發生，而且能準確報告泄漏位置，非常便于找到水源和泄漏點。
3、大型機房
面積較大的機房、或由多個分散小機房組成的大型機房，在可能的漏液點比較分散的情況下，可使用多個XW-PC-3A定位報警系統構成的監控網絡，能準確定位漏水位置，而且能夠?qū)崿F(xiàn)集中監控、統一管理。
六、系統功能
1、漏水監控功能
通過安裝漏水檢測儀和漏水檢測電纜，實時檢測被監控區域的漏液情況；上傳系統軟件實時獲取漏水檢測儀采集的漏水、短線、維護等故障信息，實現實時監控的功能。
2、告警管理功能
監控系統能根據告警配置提供聲音、電話語音、短信、E-mail等多種報警方式，并及時通知維護人員現場漏水的故障情況，保證告警得到及時處理。同時監控系統也能根據告警情況自動實現相應的邏輯控制，保證故障得到消除和減小故障帶來的損失。
3、報表管理功能
監控系統設計有強大的報表功能，不僅能滿足常用日?qǐng)?bào)表、周報表、月報表、時間段報表，還能以常用辦公報表軟件格式實現報表的導入導出，生成各種滿足用戶特定的報表數據。
4、安全管理功能
漏水檢測系統具備用戶識別和防止用戶誤操作的功能，對用戶操作權限進行分級設置、權限組合、控制和管理，對所有的用戶操作進行詳細記錄，以操作日志的形式保存，可做相關查詢。
5、WEB瀏覽功能
漏水檢測系統具有遠程WEB瀏覽功能，通過瀏覽器方式對各機房的設備進行遠程的管理。
七、系統優勢
1、結構合理
可靠性高簡便可靠的操作方法無可調部件，不用編程決不忽視任一報警狀態，也不會誤報警無暴露的金屬結構，氟化物結構使得線纜耐腐蝕、強度高質量可靠，獲ISO9001認證。
2、操作簡單
簡易操作、簡單易懂的監測面板，清晰明確地指示系統狀態自我校正，不需模糊判斷直接安裝和更改，擴充組態能力強模塊化設計、維護、替換方便。
3、響應迅速
快速檢測、實時響應，使泄漏降低到最小的危險程度。
4、檢測精準
定位精度高，誤差不大于千分之一。
5、監測范圍廣
監測范圍廣，直線距離可達1500米或100個區域。
6、儲存功能強
以微處理器為基礎的報警定位控制器在泄漏報警之后，可繼續進行監測，并且在泄漏處有明顯變化之后再次報警。可記憶查詢多達512個歷史數據。
7、兼容性高
適應性好，兼容性強。具有多種信號接口，不僅有繼電器的輸出，還有4-20mA電流輸出，以及RS-232/485通訊接口，能兼容多種通信信道和多種通信速率，方便納入集中系統。
